Product Center《直流力矩電機》
250LYX系列稀土永磁直流力矩電動機
30
217.5
三、 外形及安裝尺寸：
1．組裝圖

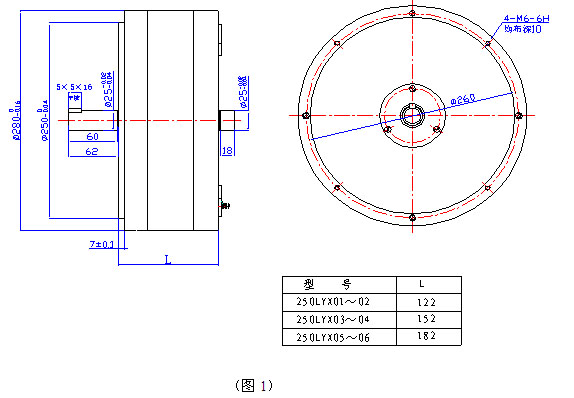

（a）端部止口及螺孔安裝，安裝形式如（圖1）
250LYX系列稀土永磁直流力矩電動機說明書
一、 產品介紹：
本系列電動機采用稀土永磁體——釹鐵硼NdFeB或稀土Sm2（CoCuFeZr）17材料制成，具有快速響應、低轉速、大力矩、特性線性度好、力矩波動小等特點；而且結構簡單、緊湊，是一種高精度伺服系統功率元件。
根據用戶要求，電機可配低測速發電機或光電編碼器組成合單元，并可結合伺服驅動器，形成高精度寬調速或位置伺服系統。
二、 技術參數
|
型 號 |
峰 值 堵 轉 |
最大空載 |
連 續 堵 轉 |
| ||||||
|
轉 矩 |
電 流 |
電 壓 |
功 率 |
轉速 |
轉矩 |
電 流 |
電 壓 |
功 率 |
質 量 | |
|
（N·M） |
（A） |
（V） |
（W） |
（r/min） |
（N·M） |
（A） |
（V） |
（W） |
（kg） | |
|
250LYX01 |
30 |
9.3 |
48 |
446.4 |
120 |
15 |
4.65 |
24 |
111.6 |
|
|
250LYX02 |
30 |
7.1 |
60 |
426 |
120 |
15 |
3.55 |
30 |
106.5 |
|
|
250LYX03 |
60 |
12.6 |
48 |
604.8 |
100 |
30 |
6.3 |
24 |
151.2 |
|
|
250LYX04 |
60 |
10.8 |
60 |
648 |
100 |
30 |
5.4 |
30 |
162 |
|
|
250LYX05 |
90 |
17.5 |
48 |
840 |
80 |
45 |
8.75 |
24 |
210 |
|
|
250LYX06 |
90 |
14.5 |
60 |
870 |
80 |
45 |
| |||
